IEEE 1394, FireWire, iLINK

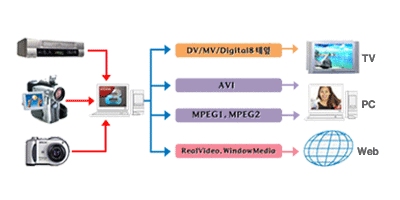

Masa üstü veya diz üstü bilgisayarlar ile video ve ses amaçlı elektronik cihazları birleştirmek için daha gelişmiş bir arabirim arayışı sonucu IEEE 1394 standardı geliştirilmiş. Apple'ın ön ayak olduğu bu protokol 1980'lerde piyasaya sürülmüş, daha sonra IEEE 1394 çalışma grubu tarafından geliştirilmeye devam edilmiş. Apple ise, bu protokolü FireWire olarak hayata geçirmiş. Sony iLINK de IEEE 1394 üzerinde geliştirilen FireWire benzeri bağlantılardır. Aynı USB gibi, bu teknolojiyi kullanan cihazlar da veriyolu çalışır halde iken, sisteme çıkarılıp takılabiliyor. Bu sayısal arabirim ile, garantili biçimde veri transferi yapılabiliyor.

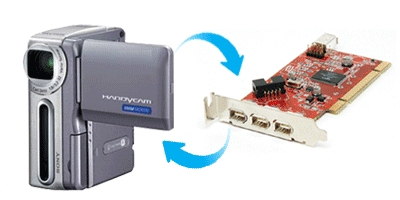

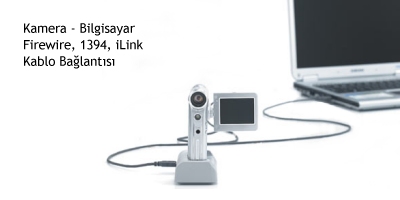

FireWire video ve ses aktarımı ve oynatımı konularında, sabit bir veri transfer hızını daha verimli olarak koruyabildiğinden tercih ediliyor. Bilgisayara arada gerek duymadan, FireWire cihazları birbirine bağlamak da mümkün. Böylece FireWire girişli bir dijital bir televizyon bile doğrudan FireWire'lı bir kameradan görüntü alabiliyor. CD ve DVD oynatma konusunda FireWire, USB den daha başarılı.

USB 1.1 düşük çözünürlükler için yeterliyken, 600 dpi'ye yaklaşıldıkça USB 2.0 ve FireWire dört kata varan hız artışı sağlayabiliyor.

1394 Arabiriminin Özellikleri

Yeni bir arabirimi daha iyi anlamanın yolu, özelliklerini anlatmaktan geçer. 1394 arabiriminin özellikleri aşağıdaki gibi özetlenebilir. Her özelliğin kısa bir açıklaması da verilmiştir.

Anında Takma/Çıkarma, PnP
1394 aygıtları, aygıt takma/çıkarma işlemlerini tespit edebilir ve konfigürasyonunu otomatik olarak yapar.

Seri Veri Yolu
Veri aktarımı için iki farklı sinyal çifti kullanılmaktadır.

Eşsüreli Aktarım
Kamera gibi video uygulamalarında, sabit bit oranına yakın aktarım gereklidir. Eşsüreli aktarım, veri kesinliği yerine ayrılmış aktarım oranı sözü verir.

Direk Aktarım
Aynı 1394 veri yolunda bulunan aygıtların birbirleri ile iletişim kurmaları için sunucu sistemi etkilememe şansları vardır.

Kablo Gücü
Kendi elektriğini sağlayamayan aygıtlar için, kablo gücü, 1394'ün altı pinlik kablosu aracılığıyla mümkündür.

Arka Yüzey ve Kablo Ortamları
1394 sadece harici bağlantılar için değil, dahili PC aygıtları için de tasarlanmıştır.

Ölçeklenebilir Performans
1394 aygıtlarının aktarım hızı, 1394a'ya göre azami 130Mbps, 200Mbps veya 400Mbps olabilir.



1394 Bağlantısı

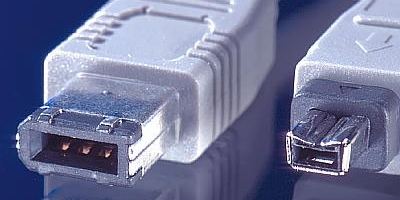

İki 1394 aygıtını bağlayan kablonun iki tipi bulunmaktadır. 6 iletken içeren ve 4 iletken içeren kablolar.

Altı pinlik bağlantı ve kablolar IEEE1394-1995 spesifikasyonlarında, dört pinlik sürüm ise 1394a ekinde tanımlanmıştır. Altı pinlik 1394 kablo veya bağlantısı, kablo gücü için iki iletken, sinyal aktarımı için ise iki çift iletken barındırır.

Dört pinlik kablo veya bağlantı içinse, kablo gücü ve toprak kaldırılmıştır. Dört pinlik bir 1394 bağlantısı için TPB*, TPB, TPA* ve TPA'nin pin numaraları sırasıyla 1, 2, 3 ve 4 şeklindedir. Daha küçük dört pinlik kablo, bataryayla çalışan aygıtlar için uygundur. Şekil 2, dört pinlik 1394 kablosunu ve bağlantılarını göstermektedir.

Bir 1394 kablosu için, bir uçta 6 pinlik çıkış, bir ucunda ise 4 pinlik çıkış olması mümkündür. Tabii ki kablo gücü ve toprak için olan bağlantılar kaldırılmıştır. Dikkat edilmesi gereken nokta, spesifikasyonlara göre, bir 1394 kablosunun azami boyu 4.5 metredir.
